Verwendung
Zum genauen Ermitteln von Werkstücknullpunkten sowie Bohrungsmittelpunkten zur Arbeitsspindel mit einer Antastgenauigkeit von 0,010mm.
Funktionsweise

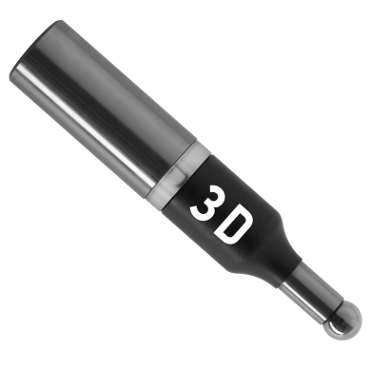

Bei Kontakt der in den Achsen X, Y und Z federnden Tastkugel mit dem elektisch letifähigen Werkstück wird der Stromkreis geschlossen und die eingebaute LED leuchtet auf. Somit ist die Werkstückkante bei Aufleuchten der LED mit einem Abstand von 5mm (Radius der Tastkugel Ø10) erreicht. In Z-Richtung muss zuvor die Bezugslänge des Tasters vermessen und berücksichtigt werden.
Lieferumfang

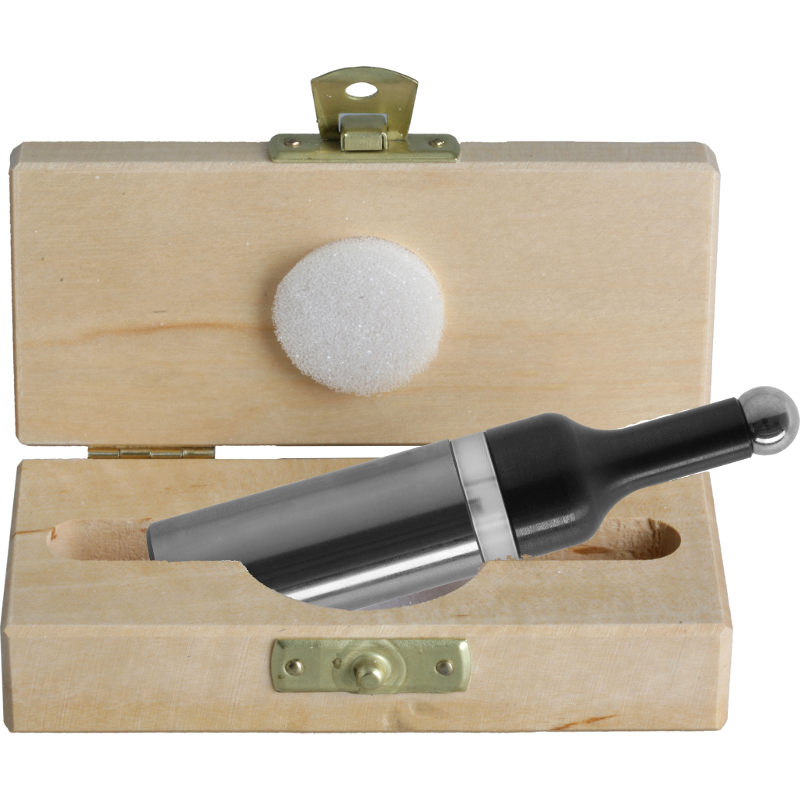

Kantentaster mit Seriennummer und Prüfzertifikat
Achtung
Zum Schutz der eingebauten Elektronik ist der Kantentaster gegen das Eindringen von Feuchtigkeit zu schützen.
