Beschreibung
 Verwendung

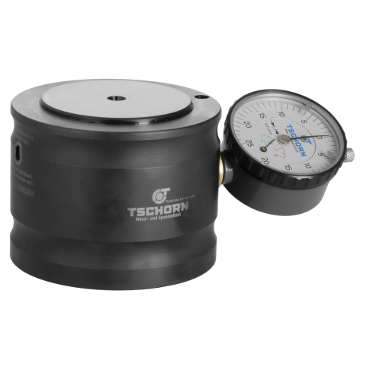

Zur präzisen Lagebestimmung von Werkstückflächen oder Werkstücklängen in Z-Richtung auf Fräs- oder Drehmaschinen. Das Gerät wird auf das Werkstück gestellt. Dann fährt man mit stehender Spindel vorsichtig auf das Gerät auf, bis die Messuhr »0« anzeigt. Nun ist das Bezugsmaß von 50mm erreicht. Ein Sicherheitsfederweg von ca. 0,5mm zum Überfahren der 50mm ist eingebaut.
Verwendung Precision Line
Für Messungen im hochpräziesen Bereich.
Ausführung
Um den Nulleinsteller auch seitlich anbringen zu können, ist eine Ausführung mit eingebauten Magneten lieferbar.
Ausführung Precision Line
- aus gehärtetem nichtrostenden Edelstahl
- Genauigkeit +/- 0.005 (mit Prüfprotokoll)
- verbesserte Präzisionsführung
Lieferumfang

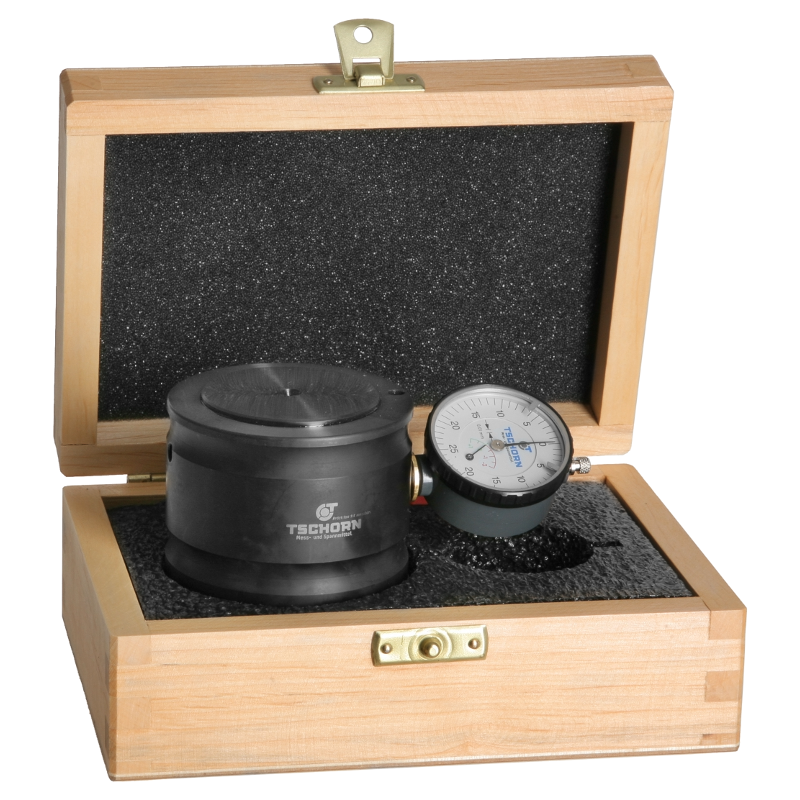

Nulleinstellgerät im Holzetui mit Seriennummer und Prüfzertifikat
Adapter 50,00mm
Eingebaute Magnete stellen eine sichere Verbindung zwischen Nulleinstellgerät und Adapter her. Der Adapter dient als Verlängerung des Nulleinstellgeräts, womit eine Bezugshöhe von 100,00mm erreicht wird. |
Bestelldaten
| Artikel-Nr. | Bezeichnung | Schaft | Taster | Höhe |
|---|
| 002101000 | Nulleinstellgerät mechanisch standard | Ø65 | Ø47 | 50,000 ± 0,01 | | 002102000 | Nulleinstellgerät mechanisch mit Magnet | Ø65 | Ø47 | 50,000 ± 0,01 | | 002101100 | Nulleinstellgerät mechanisch digital | Ø65 | Ø47 | 50,000 ± 0,01 | | 002301000 | Nulleinstellgerät mechanisch Precision Line standard | Ø65 | Ø47 | 50,000 ± 0,005 | | 002301000 | Nulleinstellgerät mechanisch Precision Line mit Magnet | Ø65 | Ø47 | 50,000 ± 0,005 | | 002105000 | Adapter 50,00mm | Ø65 | - | 50,000 ± 0,01 |
|
Bestelldaten Ersatzteile
| Artikel-Nr. | Beschreibung | Gehäuse | Ablesung | Messweg |
|---|
| 002U01000 | Messuhr »Tschorn« | Ø40 | 0,01mm | 3mm |
|
